При строительстве частного дома не всегда уделяют должное внимание обустройству сети ливневой канализации. В будущем это грозит хозяину множеством неприятных сюрпризов. Дождевая вода при большом объеме осадков все равно найдет себе путь, с той разницей, что, не имея возможности свободно уходить в ливневку, она может начать подмывать фундамент дома, корни деревьев или размывать грунтовые дорожки.
Между тем, соорудить и поддерживать в рабочем состоянии простейшую систему отвода осадков с участка сможет любой хозяин, но для качественной и долговечной защиты от затопления лучше озаботиться этим вопросом ещё на стадии проектирования.
Предназначение и устройство ливневки

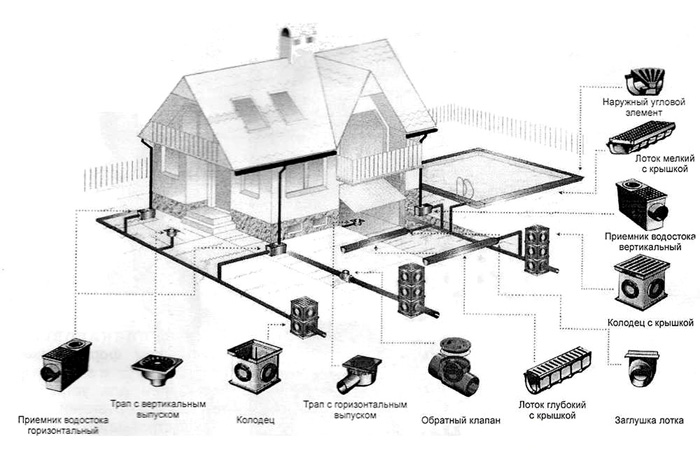

Система ливневой канализации представляет собой линейную сеть из следующих элементов:
- - дождеприемники для сбора воды – линейные лотки, воронки, поддоны;
- лотки, желоба, трубы транспортирующие воду к приемникам – устройствам фильтрации;
- смотровые колодцы для прочистки засоров системы;
- фильтры, пескоуловители для сбора мусора.
Сеть может быть устроена в грунте с использованием труб или это могут быть лотки, если система располагается вровень с поверхностью. В большинстве случаев это комбинация из пластиковых или бетонных лотков и труб.
По способу сбора стоков различают два вида ливневой канализации:
- - точечная, когда дождеприемники располагаются под водосточными желобами;
- линейная, с использование лотков, которые устанавливают на незначительном заглублении относительно поверхности.
Линейная сеть может охватывать большую площадь, в то время как точечная предназначена исключительно для сбора воды с кровельных водостоков.
Расчеты и проектирование ливневки
Для того чтобы спроектировать оптимальную в конкретных условиях систему ливневой канализации необходимо иметь следующие сведения:
- - среднее количество осадков в данной местности;
- данные о мощности снегового покрова, в случае, когда по средствам ливневой канализации будут отводиться талые воды;
- площадь стока;
- характеристика грунта на участке;
- план имеющихся на участке коммуникаций.
Используя данные приведенные в СНиП или полученные от метеослужбы, объем отводимых стоков рассчитывают по формуле
Q = q20 * F * Ψ
где Q – объем отводимых стоков; q20 – количество осадков; F – площадь стока; Ψ – поправочный коэффициент, характеризующий материал покрытия участка (щебень 0,4, бетон 0,85, асфальт 0,95, для крыши 1,0).
Глубину прокладки ливневки определяют на основании сведений об уровне промерзания грунта в данном регионе. Так как для обустройства отвода стоков с участка преимущественно используют трубы диаметром 150-200 мм, угол уклона принимают 0,007-0,008 мм/м. Угол может варьироваться в зависимости от места установки трубы в сеть: возле дождеприемника он будет увеличиваться для ускорения самотека воды, а перед пескоприемником уменьшаться, чтобы твердые частицы успевали оседать на дно.
Рекомендации по устройству ливневки

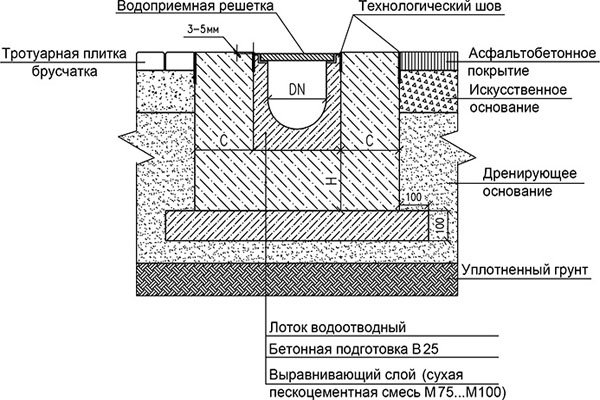

Конструктивно ливневая канализация представляет собой линейную сеть водоотводных лотков с решетками, в которую включены дождеприемники, пескоприемники, смотровые колодцы, подземные трубопроводы и коллекторный резервуар.
Общие принципы обустройства ливневки:
- - для установки готовых пластиковых или бетонных лотков вырыть траншеи;
- дно утрамбовать для исключения проседания и деформации водоотводящего канала;
- перед установкой лотка на дне траншеи устраивают песчаную подушку;
- в прямые ветви ливневки - более 10 м - следует устанавливать смотровые колодцы;
- точках состыковки лотков и подземного трубопровода рекомендуется установить пескоприемники (гораздо проще периодически очистить пескоприемник, чем прочищать забившуюся трубу);
- места соединения всех элементов необходимо герметизировать битумной мастикой или специальным герметиком;
- перед окончательной засыпкой и укладкой покрытия систему следует испытать.
Устройство ливневой канализации является обязательным мероприятием при строительстве дома. Ведь от того на сколько эффективно будут отводиться стоки зависит долговечность всех сооружений на участке.
